Qual é a estrutura central da válvula borboleta?

Quais são os componentes que compõem a estrutura central de umválvula borboleta?

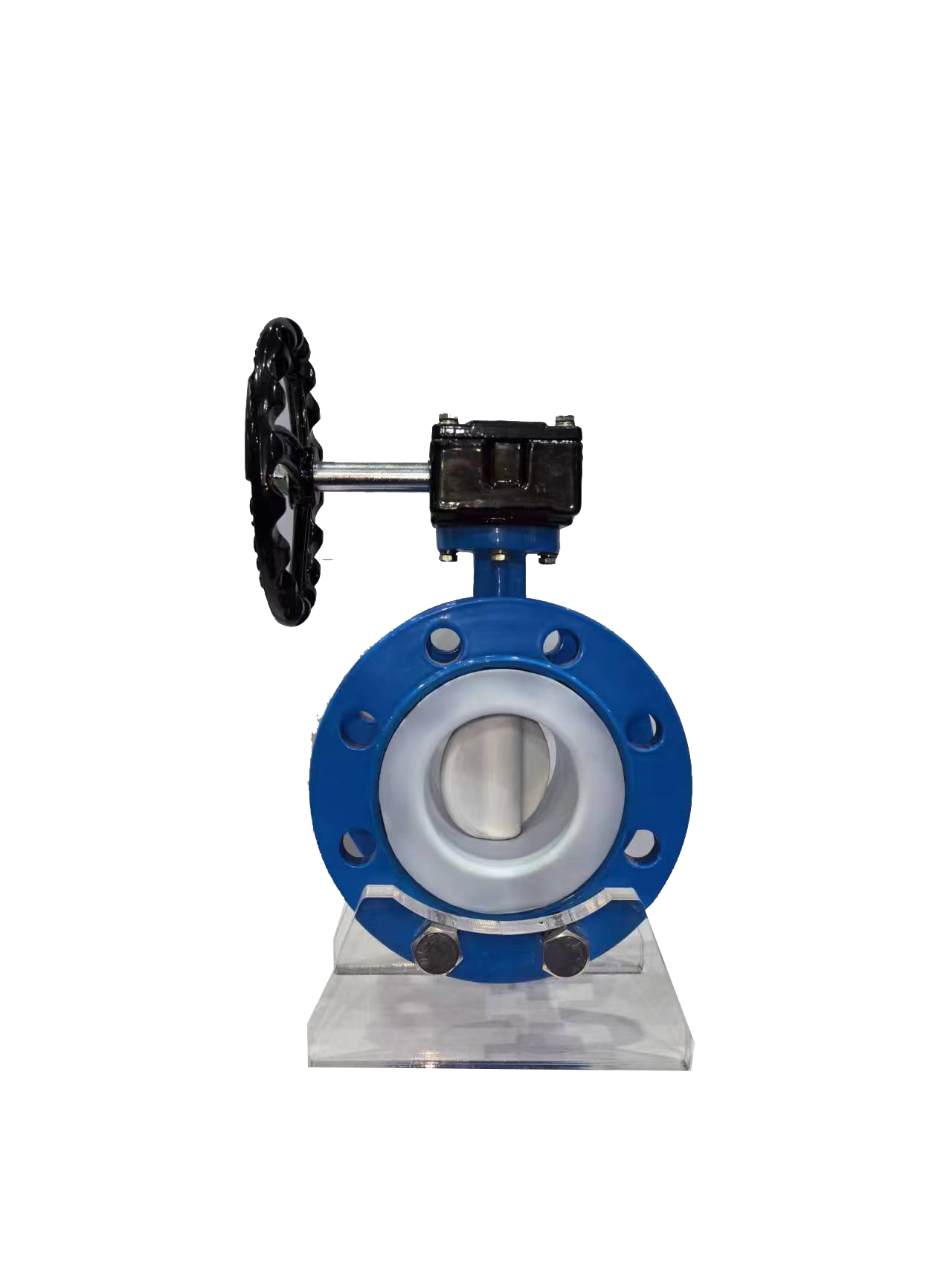

A estrutura central de umválvula borboletainclui principalmente um corpo de válvula, uma haste de válvula, uma placa borboleta e um componente de vedação. O corpo da válvula é geralmente uma estrutura cilíndrica reta com paredes internas lisas para reduzir a resistência ao fluxo médio; A haste da válvula é conectada ao dispositivo de acionamento e à placa borboleta, responsável por transmitir o torque e acionar a rotação da placa borboleta; A placa borboleta é um componente de abertura e fechamento que ajusta o fluxo girando em torno do eixo da haste da válvula (0 °~90 °), e seu formato afeta diretamente a capacidade de fluxo; O componente de vedação é composto por uma sede de válvula e material de vedação, o que afeta diretamente a compatibilidade e o desempenho de vedação do meio.

Quais são os principais detalhesválvula borboletaprojeto da placa?

Como componente principal das válvulas borboleta, o design das placas borboleta afeta diretamente as características de fluxo e o desempenho de vedação. A placa borboleta simplificada padrão tem uma borda em forma de arco, que pode reduzir a resistência ao fluido, mas o raio de curvatura precisa corresponder ao diâmetro da tubulação, caso contrário, é fácil formar vórtices; Placas borboleta excêntricas (como excêntrico simples, excêntrico duplo e excêntrico triplo) reduzem o desgaste da superfície de vedação compensando o centro da haste da válvula, com a placa borboleta excêntrica tripla adicionando um ângulo de inclinação adicional para obter vazamento zero e resistência a altas temperaturas e pressão; A placa borboleta irregular é projetada com nervuras guia para meios contendo partículas para evitar o bloqueio de partículas.

Como o componente de vedação das válvulas borboleta afeta o desempenho?

O componente de vedação é a chave para obter corte médio e regulação de fluxo em válvulas borboleta. O material da sede da válvula precisa ser selecionado de acordo com as características do meio, como borracha nitrílica (NBR) com boa resistência ao óleo, mas fácil endurecimento em baixas temperaturas, e borracha fluorada (FKM) com forte resistência à corrosão, mas alto custo; A sede da válvula de metal precisa corresponder à diferença de dureza do material da placa borboleta para evitar vazamentos causados ​​por atrito mútuo. Além disso, a relação de pressão de vedação precisa ser controlada com precisão. Se for muito alto, causará deformação da sede da válvula, e se for muito baixo, não encaixará bem, afetando diretamente o efeito de vedação.
