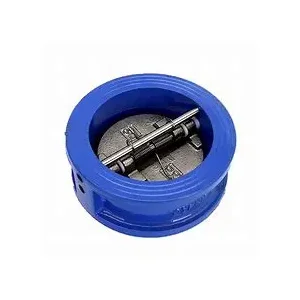

Válvula de retenção de borboleta de ferro fundido

A conexão do tipo wafer da nossa válvula de retenção de borboleta de ferro fundido facilita a instalação. Pode ser apertado bem entre dois flanges, economizando muito espaço de instalação e é muito adequado para cenários de layout de pipeline com restos de espaço.

Estrutura e princípio de trabalho

(I) Projeto estrutural

A válvula de retenção de wafer de ferro fundido é composto principalmente por peças principais, como corpo da válvula, disco da válvula, haste da válvula, mola (equipada com alguns modelos). O corpo da válvula é fundido em ferro fundido, fornecendo suporte sólido e base estrutural estável para toda a válvula. O disco da válvula é um componente essencial para alcançar a função de verificação. Sua forma e design estrutural variam de acordo com diferentes condições de trabalho. As formas comuns incluem disco único e disco duplo. A haste da válvula é usada para conectar o disco da válvula e guiar sua trajetória de movimento para garantir que o disco da válvula se mova com precisão e suavemente durante a abertura e o fechamento. Algumas válvulas de verificação estão equipadas com molas. A função da mola é ajudar o disco da válvula a fechar, aprimorar a vedação ao fechar e reduzir a ocorrência de martelo de água até certo ponto.

(Ii) mecanismo de trabalho

Quando o meio flui na direção normal, a pressão gerada pelo meio empurrará o disco da válvula para superar sua própria gravidade e possível resistência à mola, de modo que o disco da válvula gire ao redor da haste da válvula ou do eixo do pino para abrir. Nesse momento, o meio pode passar pela válvula suavemente e todo o sistema de tubulação está em um estado de fluxo normal. Uma vez que o meio tende a fluir para trás, a pressão reversa gerada pelo refluxo do meio e a gravidade do próprio disco da válvula fará com que o disco da válvula gire na direção oposta rapidamente e se encaixe firmemente no assento da válvula, cortando assim o canal de refluxo do meio, impedindo o refluxo do meio e garante que o meio no sistema de tubulação sempre mantenha um único fluxo.

Parâmetros técnicos
